<track id="lnhx7"><big id="lnhx7"></big></track>
<track id="lnhx7"></track>

<pre id="lnhx7"><menuitem id="lnhx7"><rp id="lnhx7"></rp></menuitem></pre>

<dfn id="lnhx7"><progress id="lnhx7"><ins id="lnhx7"></ins></progress></dfn>

        <address id="lnhx7"></address>

            核心技術
            設備SiC陶瓷涂裝修復簡介
             發布時間:2017-09-08

            一、適用范圍

            根據吸收塔攪拌器葉輪實際破損狀況和實際的運行情況,我們選擇國內******進的冷噴涂技術進行處理,對整體磨損、腐蝕部分進行填充式修復,使吸收塔攪拌器葉輪恢復原來的形體;然后對該設備整體做一個防腐耐磨的防護,從而使吸收塔攪拌器葉輪恢復原狀和性能,延長使用壽命。該防腐耐磨施工工藝方案,根據濕法脫硫工藝的吸收塔攪拌器葉輪磨損腐蝕而制定,采用美國和德國進口高分子復合陶瓷、sic顆粒、金屬加強劑、惰性金屬表面活化劑等材料對損壞吸收塔攪拌器葉輪進行修復和防腐耐磨防護。

            二、選用產品

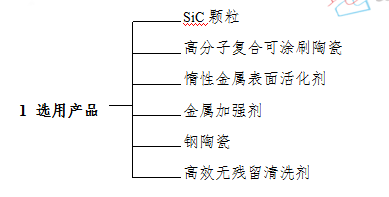

            根據吸收塔攪拌器葉輪磨損、腐蝕情況及運行的工況條件,我們選用美國、德國等以下進口產品:


            2 材料說明

            Sic顆粒 一種雙組份泥狀材料,主要成分碳化硅,以保護設備不受細顆粒的磨損??捎糜谥亟?、修復和保護泵殼體、葉輪、磨煤機出入口、彎管、斜槽、旋流器和其他材料加工金屬設備。具體參數如下:

            ******工作溫度

            280

            抗壓強度

            200Mpa

            剪切強度

            40Mpa

            拉伸強度

            80 Mpa

            彎曲強度

            78 Mpa

            硬度

            肖氏D90HRC75

            耐腐蝕能力

            耐受PH2-12

            耐受氯離子濃度

            4000-8000ppm

            高分子復合可涂刷陶瓷 一種雙組份、高性能表面涂層材料,主要成分是碳化硅和陶瓷粉,所以具有良好的耐磨蝕和腐蝕性能,作為耐腐蝕保護涂層被廣泛的應用于各種化工設備及通用設備。尤其適合應用于葉輪、泵體、罐體、冷卻塔的內壁防腐耐磨。

            鋼陶瓷 一種雙組份產品,是一種廣泛用于修復和維護各種金屬和合金的金屬陶瓷聚合物。完全固化后鋼陶瓷能抵抗各種介質引起的應力,如酸、苛性堿溶液、溶劑、鹽、氣體等,具有良好的熱學、力學和化學性能

            ******工作溫度

            260

            抗壓強度

            189Mpa

            剪切強度

            38Mpa

            拉伸強度

            75 Mpa

            彎曲強度

            74 Mpa

            硬度

            肖氏D90HRC75

            耐腐蝕能力

            耐受PH2-12

            耐受氯離子濃度

            4000-8000ppm

            金屬加強劑 一種雙組份泥狀材料,配方中含有細合金顆粒。具有高抗壓強度與耐化學性能。適用于不銹鋼金屬,交變沖擊重載荷設備的斷裂空洞修復。

            惰性金屬表面活化劑 用來活化惰性金屬表面分子,使原本不活潑金屬表面活躍起來。

            ******無殘留金屬表面清洗劑 能有效去除金屬基體表面的油污及酸堿雜質。

            三、工藝簡介

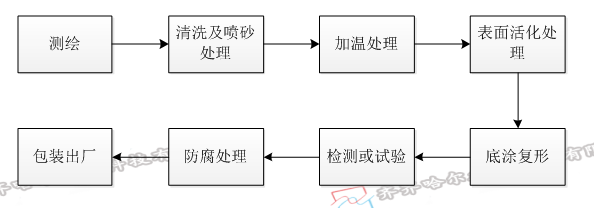

            1 簡要流程圖

            1、預處理:

            1)將所有要進行修復防腐作業表面進行清洗預處理,將所有污物沖洗干凈。

            2)使用高分子復合材料和金屬加強劑產品對于預處理區域,應進行隨機檢查,從而確保達到表面所需的噴砂作業(粗糙程度)要求。

            3)用高效無殘留金屬表面清洗劑對已經過噴砂處理的區域反復清洗,******一切雜物、油污和酸堿殘留物,至表面無任何雜質和油脂。

            4)配比:將基料與固化劑按產品要求的比例混合,混合應充分,使混合后的材料顏色均勻一致。

            5)施料:注意用力和均勻,應確保材料與母體表面充分的接觸,使其達到******的粘接效果。

            2、涂層:

            1)******層

            用惰性金屬表面活化劑活化惰性金屬表面分子,使原本不活潑金屬表面轉變為活潑金屬表面。然后用專用工具將混合好的高分子復合陶瓷防護劑用力涂刷在要修復的設備表面,保證涂層與要修復的設備表面充分的接觸濕潤。

            2)第二層

            待******次涂層高分子復合陶瓷防護劑半固化時,再將混合好的高分子復合耐腐耐磨顆粒防護劑和金屬加強劑填充在有缺陷及被腐蝕的表面,特別是破損掉的部位和破損嚴重的部位進行填充修復,使其恢復成原有厚度和形體,確保高分子復合耐腐耐磨顆粒防護劑涂層壓實。等高分子復合顆粒防護劑和金屬加強劑,半固化后,把表面修復平整。

            3)第三層

            待第二次涂層半固化時,再將混合好的高分子復合陶瓷防護劑,刷涂在設備的表面

            4)第四層

            待第三次涂層半固化時,將再刷一層高分子復合陶瓷防護劑。在涂層作業之間,不允許對作業表面進行污染。如果發生污染,則再次涂層作業之前,應當使用******無殘留清洗劑進行清洗。 涂層作業之間發生的污染會影響中間涂層的粘接性能。施工過程中,應保證耐磨層均勻致密,避免漏涂。整個施工過程控制好現場適合溫度,保持恒溫和潔凈環境。

            3、質量保證:

            1)在修復施工過程中,隨時檢查修復質量,表面沒有因材料攪拌不均勻而產生的明顯色帶。

            2)在修復施工過程中,應隨時檢查涂層質量??刂仆繉拥暮穸?,由于產品的不收縮性和抗下陷性可以保證。

            3)涂層施工完成后應進行外觀檢查,涂層應光滑平、顏色一致,無氣泡、剝落、漏刷和起皺等缺陷。

            4)修復后的設備,保證配合間隙符合裝配要求,不發生摩擦、漏流,運行正常。

            四、近期業績報告

            近年來隨著公司的穩定發展,業務能力不斷擴大,先后和全國眾多化工廠、電廠廠方等,以及各大科研單位進行了多次合作,并受到了客戶們的一直好評。以下是我們合作過的一些主要企業名錄及施工項目。

            1、中國石油天然氣股份有限公司大慶石化分公司化工一廠

            項目急冷水泵殼、污水泵殼SiC防腐耐磨涂裝

            時間20174、6

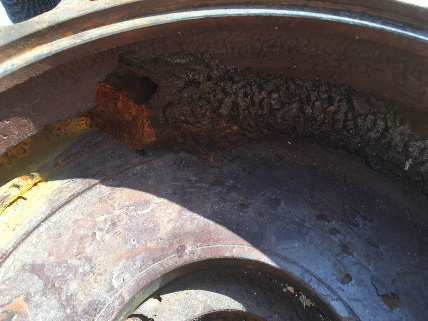

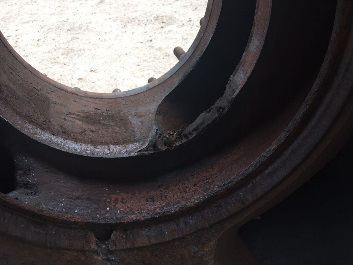

            修復前:

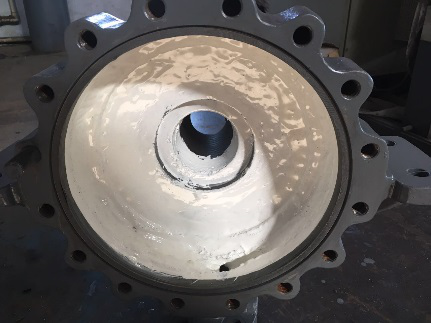

            修復后:

            2、中國石油天然氣股份有限公司大慶石化分公司化工二廠

            項目換熱器管板修復現場施工

            時間20164

            2、中國石油天然氣股份有限公司大慶石化分公司化工二廠

            項目換熱器管板修復現場施工

            時間20164

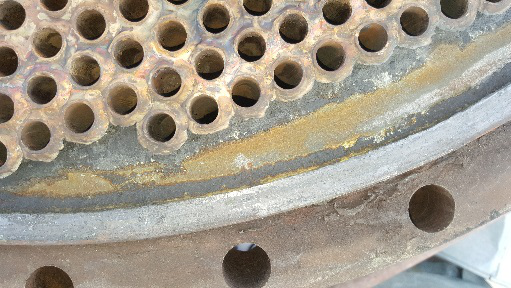

            修復前

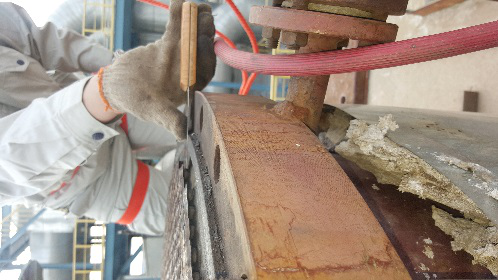

            現場:

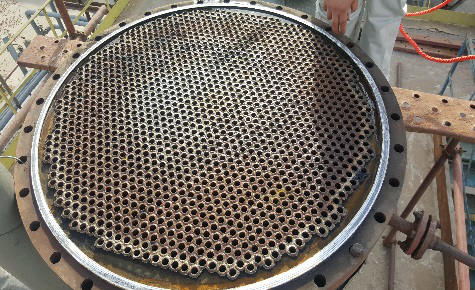

            修復后:

            3、中國石油天然氣股份有限公司大慶石化分公司化工三廠

            項目PK501隔板表面SiC涂層

            時間20174

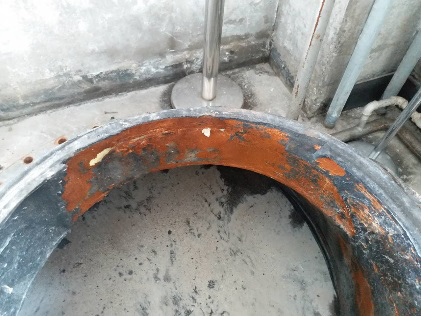

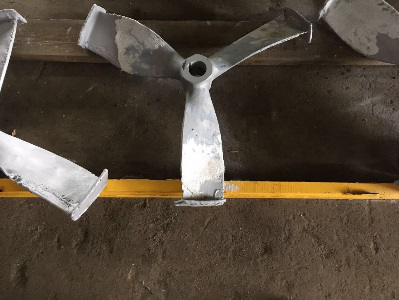

            修復前:

            修復后:

            4、中國石油天然氣股份有限公司哈爾濱石化分公司

            項目低溫循環水泵修復

            時間2017年5月

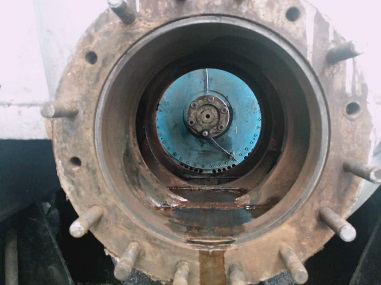

            修復前:

            修復

            5、國電北安熱電有限公司

            項目脫硫循環泵殼體修復現場施工,葉輪修復

            時間2017年8月

            修復前:

            修復后:



            6、華能佳木斯熱電廠

            項目推力盤軸承位磨損修復、葉輪攪拌器修復、蝸殼修復現場施工

            時間2016年8月、20178月、20178

            修復前:


            葉輪動平衡:

            修復后:

            7、中國華電集團哈爾濱發電有限公司

            項目漿液循環泵修復

            時間2017年6月

            修復前:

            修復后:


            8、鵬程北方糖業有限公司

            項目給排水車間配件修復

            時間2017年8月

            修復前:

            修復后:



            欧美天堂在线观看,国产精品久久久久乳精品爆,免费a在线,精品国产亚洲
            <track id="lnhx7"><big id="lnhx7"></big></track>
            <track id="lnhx7"></track>

            <pre id="lnhx7"><menuitem id="lnhx7"><rp id="lnhx7"></rp></menuitem></pre>

            <dfn id="lnhx7"><progress id="lnhx7"><ins id="lnhx7"></ins></progress></dfn>

                  <address id="lnhx7"></address>
